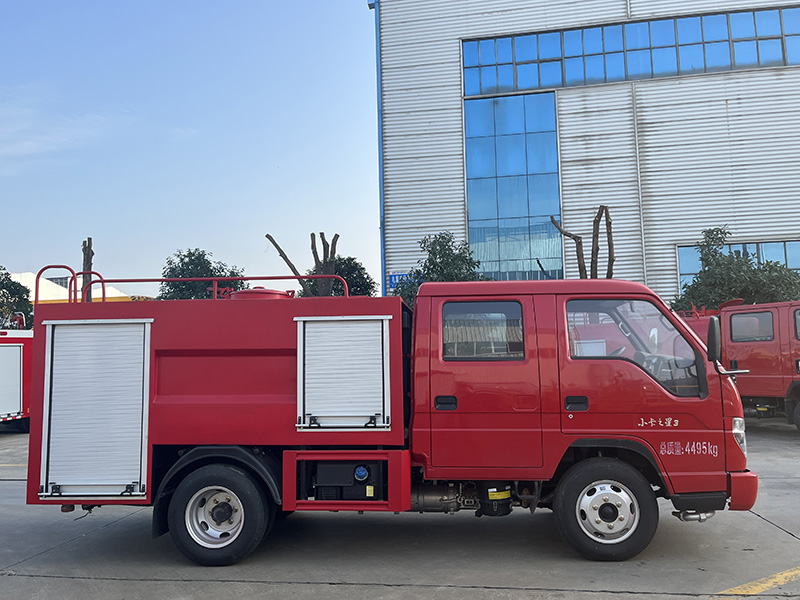

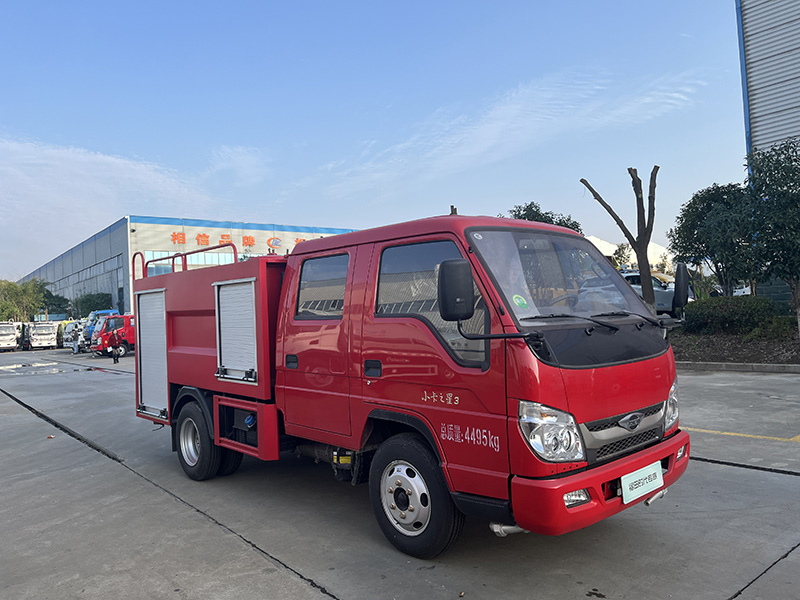

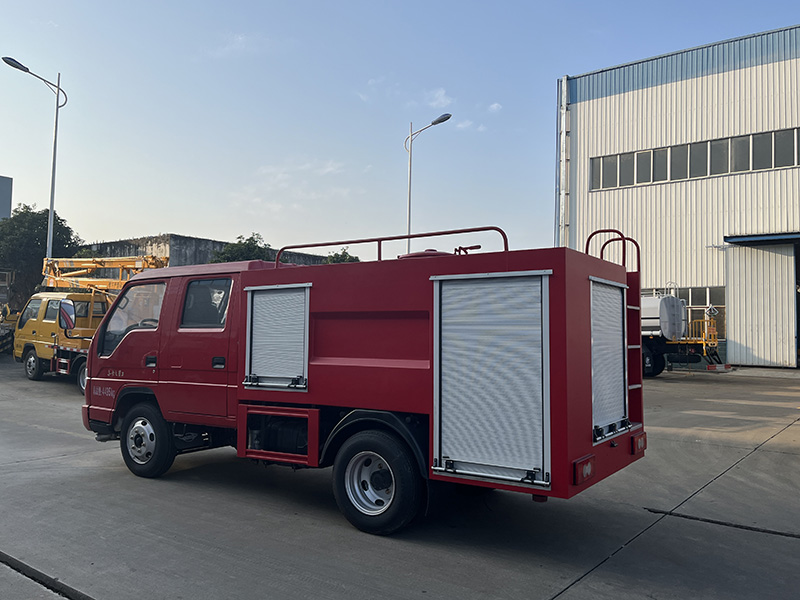

一、車型概述
◆福田雙排小卡之星3多功能綠化噴灑車（消防灑水車）是由二類汽車底盤、罐體、取力器、傳動軸等上裝部件組成，該車配備40/50型灑水泵、PS20型灑水炮，罐體公告容積為1450L(實際容積可達到1600L)。
◆整車由消防員乘員室和車身兩大部分組成，乘員室為原廠雙排，可乘坐2+3人,該車為外露罐結構，車身前部為器材箱+罐體，后部為器材箱。水罐材質為優質碳鋼,載水1450L。
◆采用北汽福田汽車股份有限公司原裝二類底盤BJ1045V9B5-54 ，車輛性能穩定、綜合油耗低廉、駕乘舒適靈活、售后服務完善。
◆原廠雙排豪華駕駛室。
◆全柴115馬力（85KW），動力強勁，經濟省油，經濟性好，可靠性高，噪聲低，國Ⅵ排放標準。
◆機動性能強，環保性能好，人性化設計，器材布置合理，取用方便；
◆采用原裝雙排整體式結構，視野開闊。
◆具備**稅務總局免征公告，上牌時免交車輛購置稅。
概 述 | ◆福田小卡之星3雙排座駕駛室，采用高強度鋼板和封閉式結構，形成有效的防撞保護區，保護駕乘人員安全。關鍵易腐蝕部位采用工程合成樹脂等特殊材料，極大地提高了駕駛室的抗腐蝕性。座椅雙密度發泡，彈性好，不變形，舒適性好。內裝飾采用優質原生塑料，無氣味。配置大視野前擋風玻璃，有效減少彎道盲區，提高行車安全； ◆駕駛室后設有乘員室，平頭全金屬封閉式結構，順開四門，可乘座5人，駕駛室乘員2人，乘員室3人； ◆駕駛室內加裝有取力器**開關、各種附加**開關，儀表臺下方裝有多功能電子**報器，車頂裝有**； ◆駕駛室內擱物箱等人性化設計，一應俱全。 |
福田小卡3雙排座駕駛室 |
|

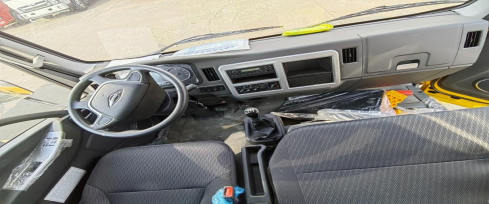

前排駕駛位 |
|

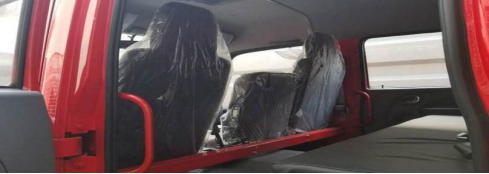

后排乘員位 |
|
水罐容積（L） | 1450 | 罐體材質 | 優質碳鋼材質 |
人孔 | 設DN460人孔1個，帶有快速鎖定/開啟裝置 | ||
溢流口 | 設溢流口1個。 | ||
排污口 | 1個排污口，手動閥**。 | ||
注水口 | 在水罐左右兩側各接1只DN65外注水接口。 | ||

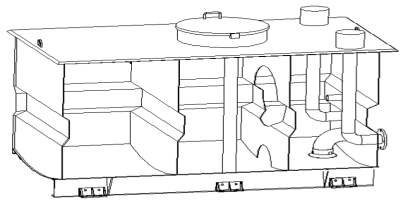

罐體示意圖 |
| ||
材質及工藝 | ◆水罐采用優質碳鋼罐體； ◆罐體成型后高壓氣體試漏檢測，使罐體具有強度高、**穩、車輛運載平穩安全等特點； ◆罐體在焊接工裝工位上采用氣體保護焊接自動焊接而成，保證罐體焊縫質量的原樣性。 ◆罐體的長度采用一次成型的整體式縱梁焊接，確保罐體的強度。 | ||
型式 | 側掛式取力器 |
|
操 縱 | 手動操控 | |
冷卻方式 | / | |
潤滑方式 | 飛濺式油潤滑 |
結構 | 器材箱為方形消防車結構，前器材箱及后器材箱均可裝取器材，器材箱后部設有供消防員上下的人梯，整體廂體由Q235碳鋼鋼板焊接而成，器材箱全部安裝新款易拉高強度鋁合金卷簾門，內飾鋪設鋁質花紋板，美觀耐用。主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走。(可選裝鋁合金方管焊接） | |
材質 | 骨架、蒙皮為優質Q23**鋼材；內隔板、底板為高強度鋁合金和新型隔熱防護板。 | |
圖示 |
| |
器材放置 | ◆按戰斗編程和戰斗展開設計器材集成； ◆按使用邏輯關系和使用頻率放置器材； ◆使用防銹、防振、防脫落、防劃傷的專用夾具固定器材表中器材； | |

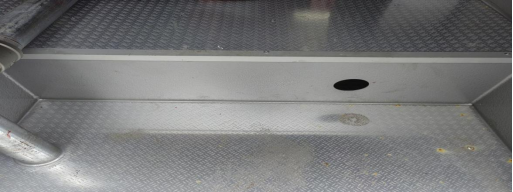

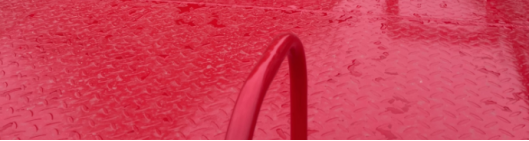

車頂 | 采用Q235防滑花紋板鋪設（限車廂頂部） | |
圖示 |
| |
爬梯 | 后爬梯采用內嵌式爬梯，上車扶手采用圓鋼管，表面噴漆處理。 | |
圖示 |
| |
灑水泵： | 40/50型泵 |
|
流 量： | 40 m3/h | |
安裝型式： | 側掛式 | |
前沖 | 標配前置對沖圓錐噴嘴，沖洗寬度≥25m 圓錐噴嘴角度可以任意調節，可將中間車道的垃圾沖到兩側，方便對垃圾進行清掃收運，同時實現對多車道灑水降塵。 |

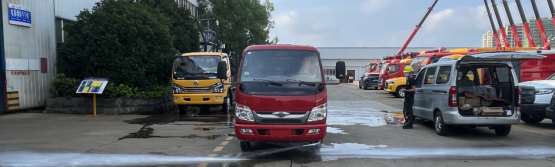

圖示 |  |

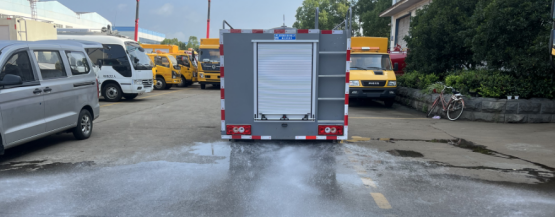

后灑 | 雙側后灑，灑水面積15m2 |
圖示 |
|

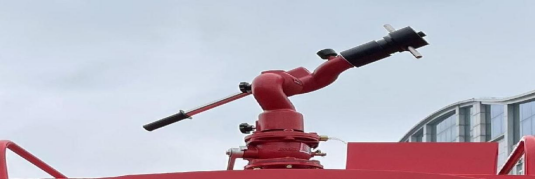

消防炮 | 流量達到20L/s，柱狀射程約40m，可用作消防救援滅火。 |
圖示 |
|
附加電氣 | 設**電路 | |

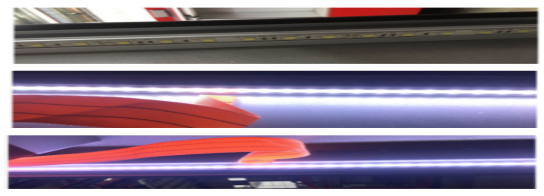

**照明 | 消防員室、泵房分別設有照明燈，操縱儀表板上設有照明、指示燈。 | |
圖示 |
| |

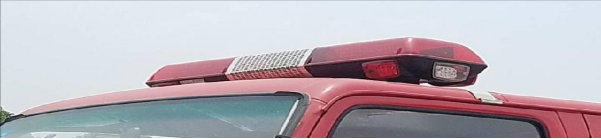

**示裝置 | 駕駛室頂部配備長排豪華紅 LED **，**報器及其**盒在駕駛室內。 | |
圖示 |
| |
儀表板及板上設備 | 儀表板位于車尾部的泵室內，帶有一個**板并具備充足的照明，操作面板采用優質鋁板，美觀、耐用，整體重量較輕。 |
|
序號 | 名 稱 | 數量 | 單位 | 備注 |
1 | 底盤使用說明書 | 1 | 本 | |
2 | 底盤維修手冊 | 1 | 本 | |
3 | 底盤質量保修卡 | 1 | 本 | |
4 | 底盤合格證 | 1 | 單 | |
5 | 隨車工具清單 | 1 | 單 | 若有 |
6 | 發動機號碼拓印件 | 1 | 份 | 若有 |
7 | 底盤號碼拓印件 | 1 | 份 | 若有 |
8 | 綠化噴灑車使用說明書 | 1 | 本 | |
9 | 綠化噴灑車消防器材清單 | 1 | 單 | |
10 | 綠化噴灑車合格證 | 1 | 本 | |
11 | 綠化噴灑車跟蹤服務卡 | 1 | 單 | |
12 | 綠化噴灑車交接清單 | 1 | 單 |

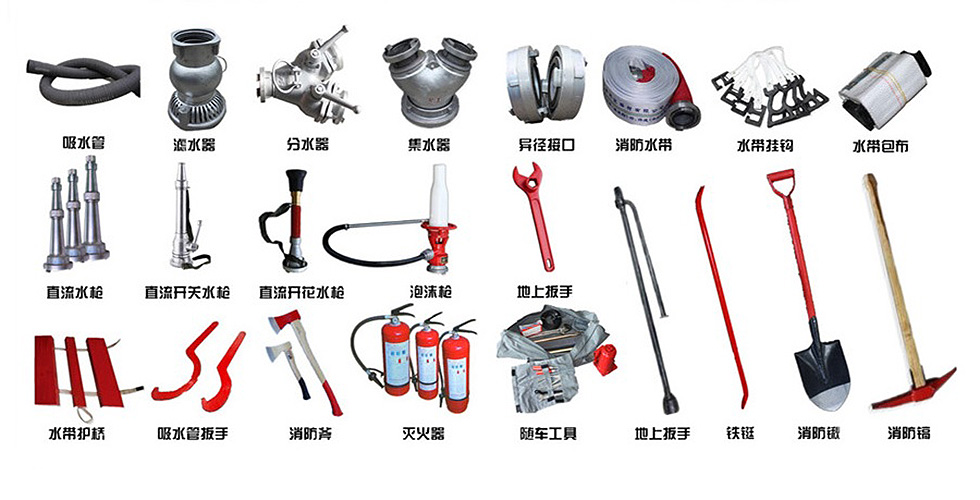

序號 | 名稱 | 單位 | 數量 | 備注 |
1 | 消防水帶 | 盤 | 2 | 13-Φ65-20 1盤 13-φ65-5 1盤
13-Φ80-20 2盤 |
2 | 吸水管 | 米 | 6 | |
3 | 濾水器 | 件 | 1 | |
4 | 吸水管扳手 | 個 | 2 | |
5 | 異徑接口 | 只 | 1 | 內扣φ65轉φ80 |
6 | 開關直流水** | 支 | 1 |
（1）汽車底盤和配套泵的維護保養按相應的使用說明書進行。
（2）車輛使用前應按汽車使用說明書的要求進行磨合。
（3）潤滑系統保養：車輛每行駛5000km－10000km時就需清洗保養一次，在遇到發動機噪音過大，加速無力或水溫過高時也需清洗保養一次。清洗發動機內部的油泥和其它積物，這樣可以避免機油高溫下的氧化稠化，能有效的減少發動機部件的磨損，從而延長發動機壽命，提高發動機動力。
（4）冷卻系統保養：車輛在冬夏換季時應清洗保養一次，希望您正常行駛中每6個月至8個月清洗保養一次，或者遇水溫過高、漏水、開鍋時清洗保養一次。清除導致發動機過熱的痕跡和水垢，防止有害的腐蝕發生，避免并制止密封件和水箱的滲漏，徹底更換舊的冷卻液。
（5）燃油系統保養：車輛每行駛800km-1000km時需清洗保養1次，或當你發覺引擎喘抖，遲滯和加速不良，冒黑煙，無力、費油時清洗保養1次。要清除系統內部的膠質和積碳，防止有害的腐蝕發生，避免并制止密封件和水箱的滲漏，徹底更換舊的冷卻液。
（6）變速箱保養：車輛每行駛800km－1000km時清洗保養一次，或遇變速箱打滑、水溫偏高、換擋遲緩、系統滲漏時清洗保養一次。清除有害的油泥和漆膜沉積物，恢復密封墊和O型圈的彈性，使變速箱換檔平順，提高動力輸出，徹底更換舊的自動變速箱油。
（7）動力轉向系統保養：車輛每行駛1000km－2000km清洗需保養一次，或遇轉向困難系統滲漏，更換動力轉向機配件后，也須清洗保養一次。清除系統中有害的油泥、漆膜，清除低溫時的轉向困難，制止并預防動力轉向液的滲漏，清除轉向噪音，徹底更換舊的制動轉向液。
（8）制動系統保養：車輛每行駛800km清洗保養一次，或遇ABS反應過早，過慢時清洗保養一次。清除系統中有害的油泥漆膜，清除超高溫或超低溫時工作失靈的危險，有效防止制動液變質過期，徹底更換舊的制動液。
（1）免費維修方案以及期限？ 1、跟蹤服務時間：終身； 2、在交客戶使用之日起，在正常使用范圍內，行駛10000公里內或一年內免費修理(不包括易損件和電器部分)，超過一年，只收取零件費； 3、服務到達時間：省內，二十四小時內到達；其它地區，二十四小時內派出人員； 4、每年防汛期間按排工程技術人員定期或不定期走訪做到有故障及時排除，無故障積極預防。
（2）免費后期配件供應價格方式？ 1、方式：在所在地技術服務站統一供貨,根據用戶要求由廠方直接發貨； 2、配件只收工本費,不加其他費用。
（3）售后服務方式？ 底盤部分的維修可在用戶使用地就近的服務站解決。分布地點、技術力量、聯系方式，詳見底盤《保養手冊》。 專用裝置部分的維修，可采用電話、傳真的聯系方式，供貨方在接到用戶電話后24-28小時派專業維修人員前往使用地解決。
（4）技術培訓方案？ 供貨方負責在交車給用戶使用前，在用戶所在地免費培訓設備使用人員，主要從駕駛員如何操作液壓系統及專用裝置方面進行熟悉該類車的基本原理和處理一般故障能力的培訓。
（5）我們是外地的，能不能送車？ 購車流程規定客戶可以在網上訂購，簽訂購車合同。預付定金。在規定時間內送車到客戶指定地點，客戶驗車合格付全款。
（6）到廠自提車時間？ 自提時間：周一至周日，08:00 － 19:00（部分自提點工作時間為9:00-18:00，如遇國家法定節假日，則以新聞發布放假時間為準，請大家屆時關注）
（7）我們這里有沒有銷售點？想看車怎么辦？ 專用車不同于小轎車之類的在全國各地設立銷售公司4S店，這是由專用車的特殊性決定的。利用現在發達的商務網絡，客戶只要來電來函下訂單，按照購車流程進行購車，會在合同規定的時間范圍內將車輛及車輛完整手續交到客戶手上。我們將根據用戶的實際需求，為每位用戶打造高品質、個性化的專用車，歡迎您來實地考察生產實力及產品工藝，我們會為您提供優質的服務！
